隨著電梯技術的不斷發展，建筑越建越高，電梯也就成為我們?nèi)粘Ｉ畈豢苫蛉钡倪\(yùn)載工具。電梯除了滿足我們的常規生活外，也逐漸被賦予新的要求：當樓宇中有人員受傷需要急救和給醫護人員提供更好的搶救條件，住房和建設部與國家質量監督檢驗檢疫總局聯合發布GB50096-2011《住宅設計規范》，要求電梯能夠?yàn)榧本葥?dān)架提供運載服務。但該規范發布并沒有提及具體如何設置擔架電梯?擔架電梯的尺度如何控制?這些問題也是設計者在實際設計中常遇到的問題，為了解決這一問題，小編現收集整理一些資料，供同行們參考：
1、可容納擔架電梯設計時的影響因素1.1載重和轎廂面積目前我國普通急救擔架規格為長1850mm~1950mm，寬500mm~600mm，且GB7588-2003《電梯制造與安裝安全規范》要求電梯轎廂有效面積需根據電梯載重規格進行設計。為了滿足轎廂可容納擔架，電梯載重設計應選用900~1050kg，對應最大有效面積為2.2平方米~2.5平方米，但考慮到性價比和轎廂實際面積等情況，建議選用1000kg~1050kg。
1.2開門尺寸和形式可容納擔架電梯開門寬度和設計應便于擔架的出入，并配合電梯轎廂結構設計和井道尺寸，寬度800mm或900mm皆可，建議1000Kg載重選用900mm;高度根據轎廂高度而定，常規為2100mm。關于形式：必要時開門形式除中分門外還可采用偏分門或旁開門，實際以建筑井道結構而定。
2、引用各地可容納擔架電梯設計方案
2.1 《住宅設計規范》(GB50096-2011)規范組答復：
2.1.1不能盲目選用醫用電梯，醫用電梯的設計針對的是病床，尺寸較大，需要配套較大的走道凈空及轉彎半徑，往往是擔架能進電梯但是進不了家門;
2.1.2正在協調工程建設標準與產品標準的矛盾;
2.1.3從改造擔架和利用住宅電梯轎廂對角線入手，提出“容納擔架電梯”的設計參數;
2.1.4支持各地采用論證會議，形成實施細則，選用1500mm*1600mm轎廂基本可行，目前是1000Kg，今后800Kg的就能滿足要求。
2.2 天津地區執行的標準：1800mm*2600mm井道，對應轎廂尺寸為1100mm*2100mm;
2.3 青島規劃局發的文件執行的標準：其中至少1臺電梯保證手把可拆卸的擔架平放進去(最小轎廂尺寸為1100mm*2100mm轎廂);
2.4 溫州地區設計和圖審統一的標準：1400mm*1600mm轎廂
2.5 寧波地區討論稿：住宅樓可容納擔架電梯的轎箱內凈尺寸不應小于1600mm*1500mm，轎箱門洞凈寬不應小于900mm(當門洞不居中開設時，其凈寬可適當縮小，但最小不得小于800mm，且應確保擔架的出入)
2.6《上海住宅設計標準》-2011：十二層及以上高層住宅每棟樓設置電梯不應少于兩臺，其中一臺電梯的轎廂長邊尺寸不應小于1.60m。

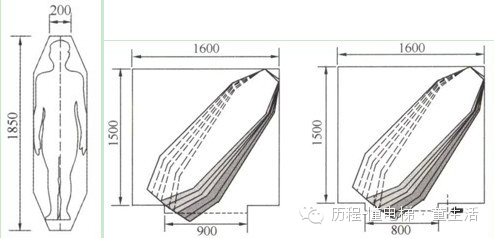

綜上所述：標準擔架電梯尺寸建議為1100mm*2100mm，開門尺寸為900mm*2100;但考慮到常規方轎廂1500mm*1600mm電梯，需要對擔架電梯開門做調整，如下圖所示：
